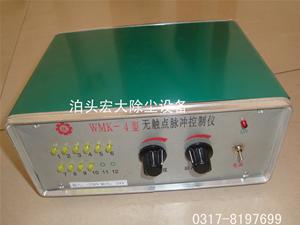

脈衝控製儀電路安裝說明
一、脈衝控製儀安裝說明：
把脈衝閥和控製儀用 1 平方線連接起來，脈衝閥上有三個接頭，一個是地線（雙色），一個是火線（紅色），另一個是公用線（綠色），把 4 個電磁閥上的火線與控製櫃上的火線按順序連接起來，把 4 個電磁閥上的公用線用一個線連接在一起，然後與控製櫃上的公用線連接起來。
二、脈衝控製儀使用和維護
使用前首先接好電磁閥，詳細核對接線是否正確，然後開啟電源。如果電磁閥已編好號，看是否從“
MOS 數字集成塊一旦接入電路工作非常穩定。數碼管有短時間的提前燃亮和重碼，一般是可控矽靈敏度過高所致。應降低推動管3DG的 β 值，或在可控矽控製_及對地並聯一隻300 Ω —2K Ω 之間的電阻。如果出現常亮首先檢查可控矽是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三_管 β 值低。電路翻轉時出現幹擾信號影響計數。
三、脈衝控製儀注意事項
a) 輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花幹擾會影響整個電路的正常工作。_引起注意。
b) 單機輸出公共線隻能提供單機使用，多機使用輸出部分應單機單接，切不可相互連接。
c) 20 門、14門控製儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其餘20門以內的控製儀輸出公共線，一般排_後，導線顏色也不同，安裝時請注意。
d)
保險管燒更換時不能大於
e) 控製儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。對地電阻要大於2兆歐。
