12路脈衝操控儀接線圖，脈衝操控儀是脈衝布袋除塵器清灰脈衝閥的開關，隨著過濾時刻的延伸，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開端進行清灰。或設守時刻進行噴吹。噴吹時，脈衝操控儀操控電磁脈衝閥敞開，壓縮空氣以很短促的時刻在上箱體內迅速膨脹，湧入濾袋，使濾袋膨脹變形產生振蕩，並在逆向氣流衝刷的作用下，附著在濾袋表麵麵上的粉塵被剝離落入灰鬥中。清灰完畢後，脈衝操控儀操控電磁脈衝閥封閉，該室又恢複過濾狀態。清灰各室順次進行，從一室清灰開端至下一次清灰開端為一個清灰周期。脈衝操控儀采用全密封塑料外殼，外形漂亮，防塵性能好；接線方位、脈衝操控儀裝置孔方位設計合理，便於現場接線裝置運用。
該商品的脈衝間距、脈衝總寬、輸出套路、周期時刻間距可調式，數據信息能用數碼管顯現信息，脈衝控製儀時刻距離無觸點脈衝操控儀時刻距離。脈衝操控儀怎樣接線脈衝操控儀采用工業級芯片作為操控中/心；在印刷線路板上有明顯的設置標誌，可便利的進行操控儀的清灰參數設置。
本操控儀的輸出是由專用芯片操控，輸出位數可根據需要用按鍵分別設定，然後完成操控電磁脈衝閥的敞開和封閉。一起發光二級管順次顯現電磁閥作業順序。脈衝距離、脈衝寬度、脈衝周期距離和輸出位數用數碼管顯現，便於調查和設定。該操控儀亦可做脈衝信號產生器用，在電氣、氣動回路中做守時操控。如：操控電磁閥、繼電器等輸出。
電源耗費： ≤35W電源電壓：200V50HZ?重 量： 3Kg
外形尺寸： 10×20×30cm2
裝置：
1、擰去操控儀上蓋四角的緊固螺栓，即能取下上蓋，操控儀外殼四角通孔是用於裝置固定螺釘的，用M4十字螺釘固定。

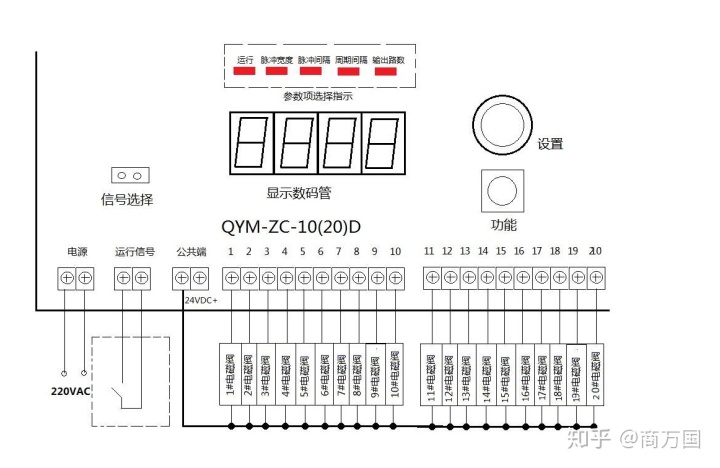

2、操控儀的運用導線引薦運用RV1*23/0.15銅導線，從操控儀外殼接線孔中進去。3、留意印刷板上的接線符號，AC220V端子應接溝通220V電源?1-20與DC14V接電磁閥；DC24V與1-20接電磁閥；L與N接AC220V；N與L接AC220V；PE
接地。
運用：
1、脈衝寬度設置：（單位：0.1秒；大值為0.15秒）
按上下鍵直接調至到所需時刻即可。（提示：作業狀態下，請使本設置時刻比脈衝距離時刻小）
2、脈衝距離設置：（單位：1秒；大值為99秒）按上下鍵直接調至到所需時刻即可。
3、預置設置：（大值為20路）
操作過程如下：按預置鍵選擇所需路數即可。
